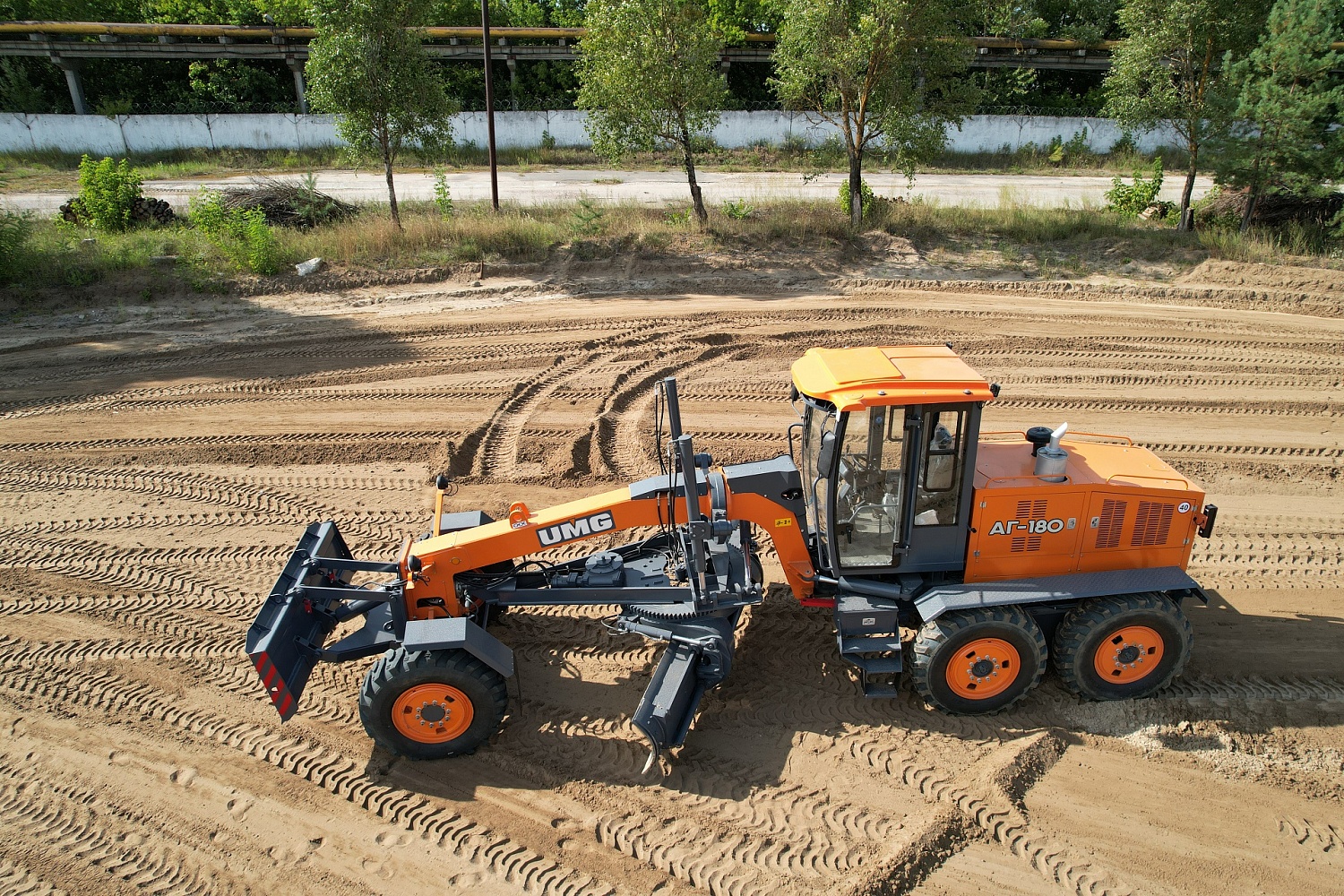

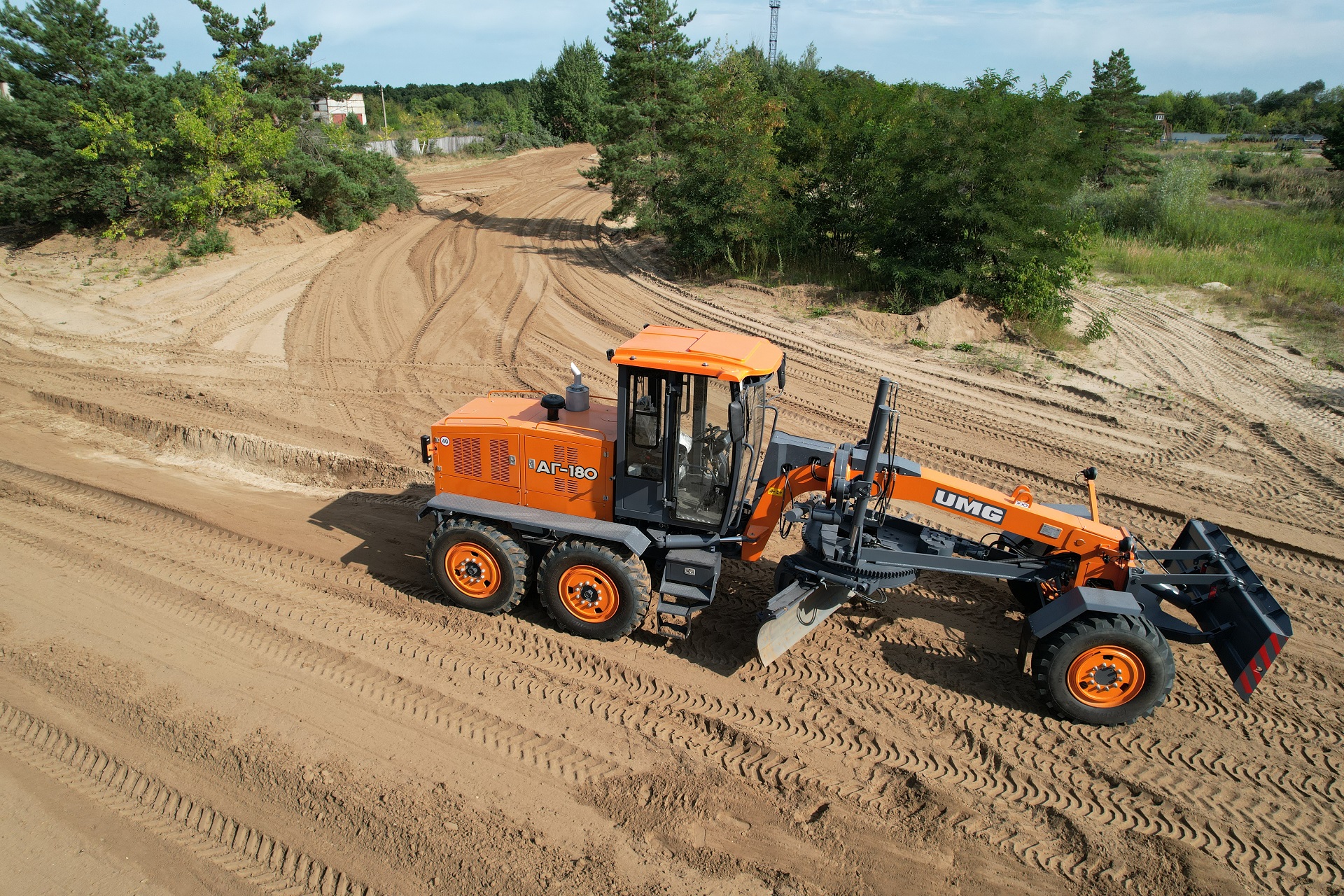

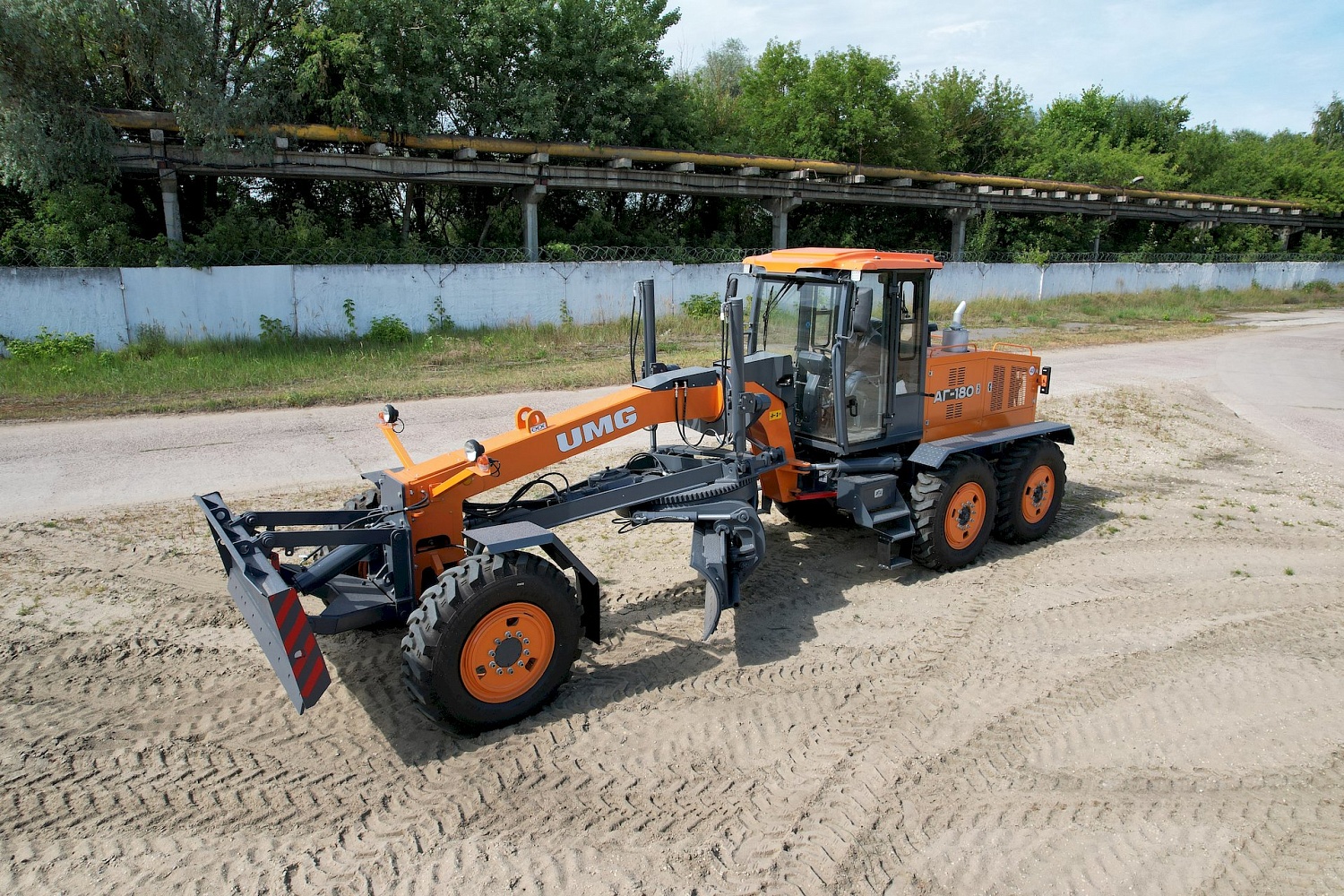

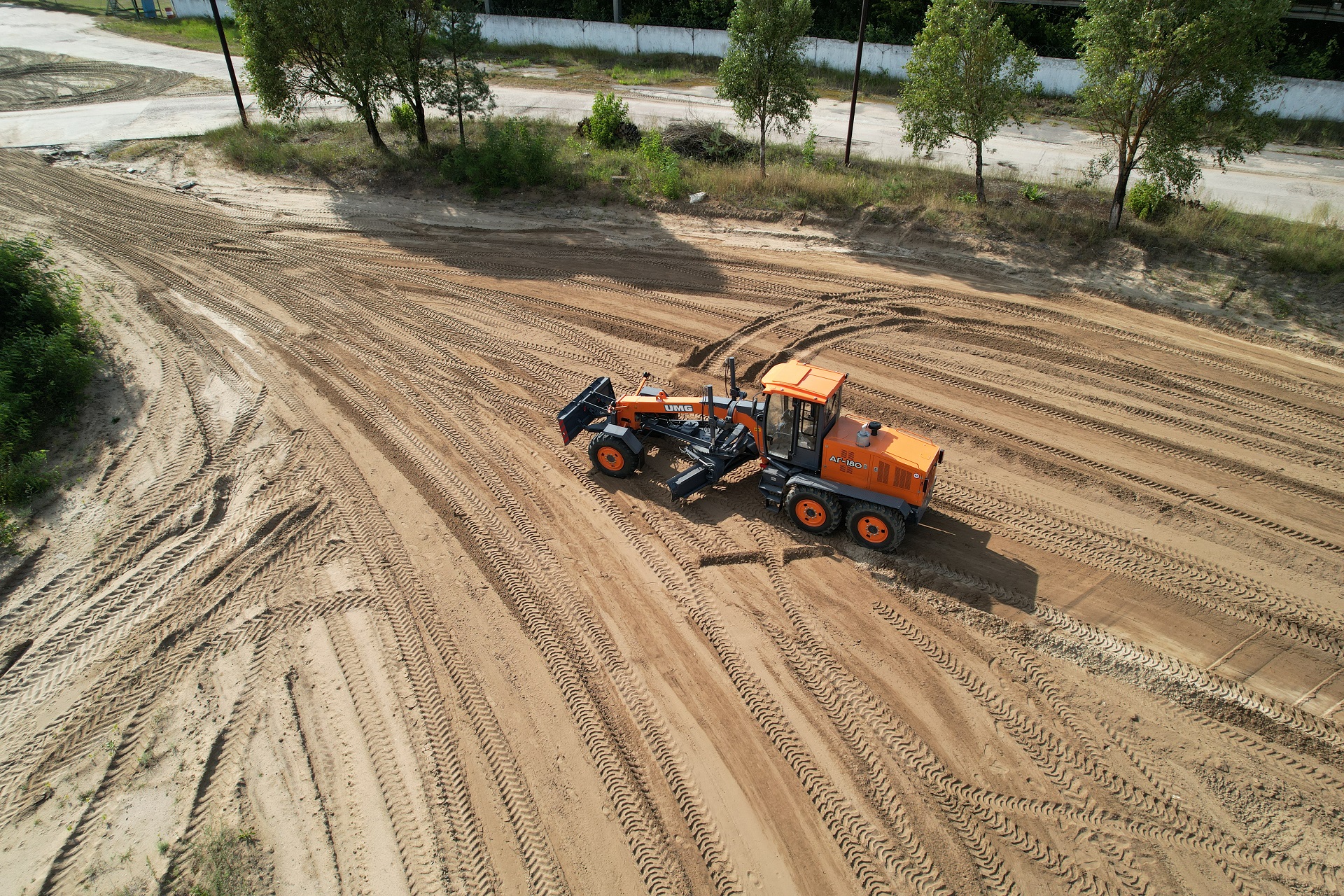

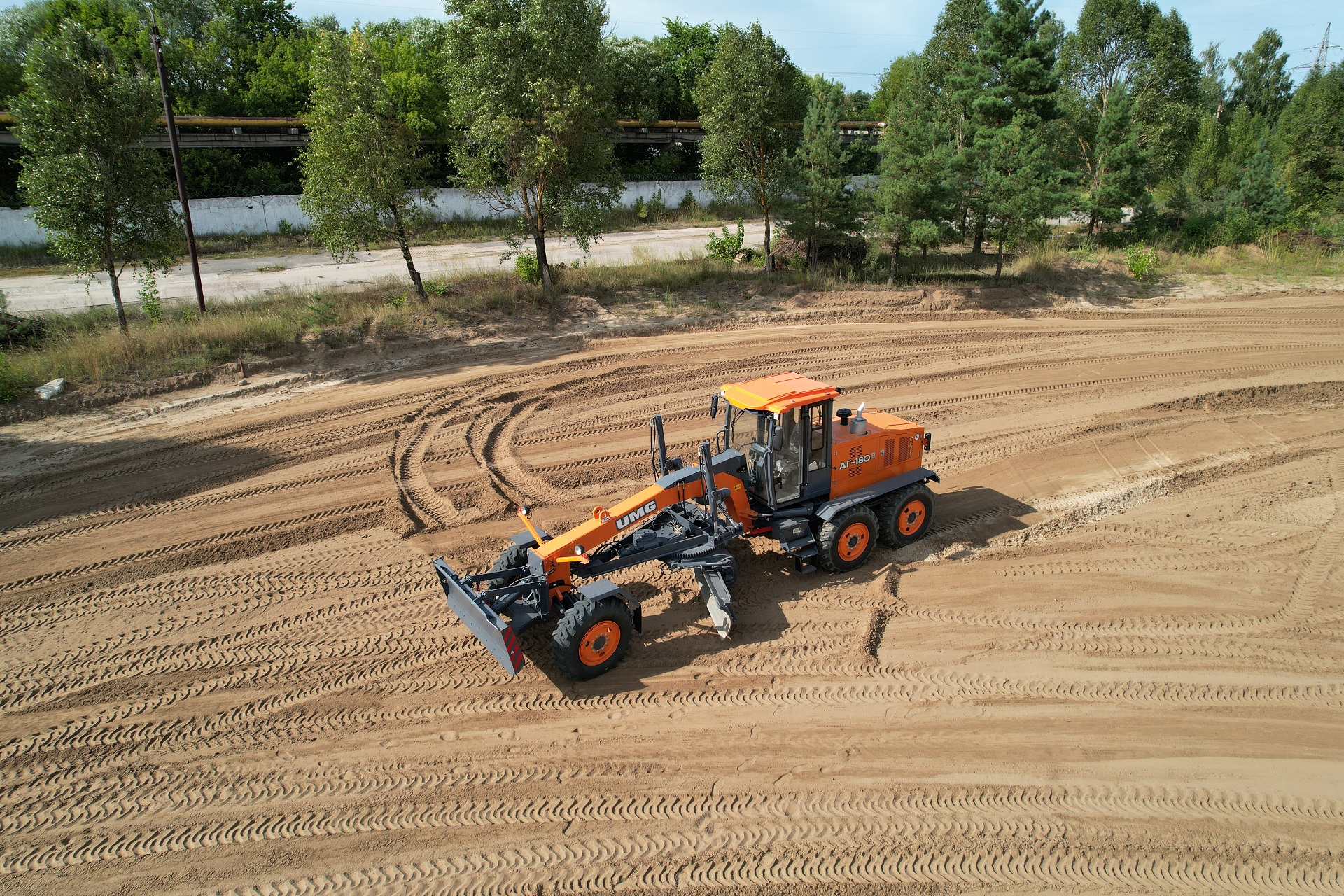

АГ-180

Страна производства Россия

Топливный бак, л 290

Воздушный фильтр сухого типа

Максимальное тяговое усилие, кН 130

Рабочий объем, л 11,15

Стояночный тормоз Дисковый, сухого типа, с механическим управлением

Технические характеристики АГ-180 (ГМП)

Аккумуляторные батареи 2 шт. 6СТ-190N3

Тип гидросистемы Постоянного объема

Двигатель, модель, тип ЯМЗ-236М2-46

Мощность, кВт (л.с.) / при оборотах (об/мин) 132 (180) / 2100

Максимальный крутящий момент (Н м) / при оборотах (об/мин) 667 / 1400

Диаметр и ход поршня (мм) 130 / 140

Удельный расход топлива при номинальной мощности, г/кВт ч 220

Генератор (В / А) 28 / 80

Напряжение бортовой электросети 24

Управление оборотами двигателя механическое

Гидрораспределитель управления рабочим оборудованием, тип 1 шт. 6-ти секционный с 6-ю гидрозамками

Гидрораспределитель управления вспомогательными операциями, тип 4-е шт. односекционные с дискретным электроуправлением

Гидронасос привода рабочего оборудования, тип Шестеренный НШ-32 (в тандеме с НШ-16)

Подача насоса, л/мин, при номинальных оборотах двигателя 67,2

Номинальное давление в гидросистеме привода рабочего оборудования (МПа) 14

Гидронасос рулевого управления (тип, подача, производитель) Шестеренный НШ-16 (в тандеме с НШ-32)

Привод гидронасосов рулевого управления и привода рабочего оборудования, тип установлен на коробке передач

Рама шасси, тип Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками.

Угол поворота шарнирно-сочленённой рамы ± 26

Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм 1200

Угол поворота отвала в плане (град) 70 (±35)

Грейдерный отвал, длина / высота (мм) 3810 / 630

Боковой вынос отвала вправо/влево (мм) 700 / 700

Боковой сдвиг поворотного круга вправо/влево (мм) 660 / 760

Диапазон изменения угла резания ножа грейдерного отвала (град.) 30 - 70

Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая (мм) 2931 / 3137

Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута (мм) 2931 / 3137

Максимальный угол откоса для зачистки отвалом (град.) 90

Высота подъема грейдерного отвала в транспортном положении (мм) 400

Заглубление грейдерного отвала ниже опорной поверхности (мм) 400

Бульдозерный неповоротный отвал, длина / высота с ножом (мм) 2475 / 880

Опускание отвала ниже опорной поверхности (мм) 150

Рулевой механизм Гидростатическое рулевое управление.

Минимальный радиус поворота по внешнему колесу (мм) 8000

Муфта сцепления Однодисковая, постоянно замкнутого типа. Выполняет функцию гасителя крутильных колебаний.

Коробка перемены передач Гидромеханическая (с гидротрансформатором)

Число передач вперед / назад 6/3

Скорости передвижения вперед / назад (км/ч) 1 - 4,51 / 4,51

Передний мост Управляемый, не приводной, с балансирным креплением к раме

Угол наклона колес переднего моста ± 18

Угол качания балки переднего моста ± 16

Дорожный просвет под передним мостом, мм 600

Тандемная тележка Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров)

Центральный редуктор (мост) С самоблокирующимся дифференциалом и двумя планетарными передачами

Бортовые редукторы (балансиры) С шестеренными передачами

Угол качания балансиров (град) ± 15

Рабочие тормоза Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами

Стандартные шины, размерность 14.00-24 PR16

Система охлаждения двигателя (л) 50

Система смазки двигателя (л) 30

Балансир задней тележки (каждого) (л) 24

Картер заднего моста (л) 30

Коробка передач (л) 30

Гидравлическая система, включая гидробак (л) 200

Гидравлический бак (л) 160

Эксплуатационная масса (т) 17,1

Нагрузка на переднюю ось, кг 5880

Нагрузка на тандемную тележку, кг 112200

Общая длина без бульдозерного отвала и рыхлительного оборудования (мм) 8560

Общая длина только с передним бульдозерным отвалом (мм) 9460

Общая длина только с задним рыхлительным оборудованием (мм) 9640

Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм) 10860

Ширина при транспортировке (мм) 2550

Общая высота по кабине (мм) 3480

Общая высота по кабине с маяком (мм) 3555

Колесная база грейдера / балансирной тележки (мм) 6208 / 1495

Минимальный дорожный просвет (мм) 350

Минимальный межсервисный интервал (моточ) 500

Гарантийный срок (мес./моточ) 12 / 1500

Кабина FOPS / ROPS да

Две распашные стеклянные двери для входа в кабину да

Стеклоочиститель на лобовом и заднем стекле да

Рулевая колонка с регулировкой угла наклона и высоты да

Сиденье машиниста с механической подвеской, ремнем безопасности да

Проблесковый маяк на крыше кабины да

Держатель номерного знака с подсветкой да

Отопитель кабины да

Фонари рабочего освещения да

Ходовые осветительные приборы да

Подножки для входа в кабину справа и слева да

Подогрев зеркал заднего вида да

Передний бульдозерный отвал да

Штатные места для крепления ОБГ да

Полноповоротное грейдерное оборудование с углом поворота отвала ±360°, с червячным редуктором и аксиально-поршневым гидромотором объемом 56 см³ да

Кондиционер опция

Предпусковой подогреватель двигателя опция

Аудиоподготовка / стерео FM / mp3 проигрыватель опция

Автоматическая система нивелирования 2D и 3D опция

Снегоочистительные ножи опция

Удлинитель отвала опция

Автоматическая централизованная система смазки шарниров опция

Камера заднего вида опция

Дополнительный проблесковый маяк опция

Подогрев топливного фильтра опция

Модуль ГЛОНАСС опция

Автономный отопитель кабины опция

Установка запасного колеса для транспортного применения опция

Масса комплекта, (кг) 1100

Число зубьев 3

Ширина по осям крайних зубьев (мм) 1460

Глубина рыхления (мм) 300

Количество гидроцилиндров 2

Назначение Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями.

Длина / высота отвала (мм) 2850 / 725

Вынос за колею (мм) 4200

Угол обрабатываемого откоса насыпи, град. 30

Угол обрабатываемого откоса дамбы, град. 30

Угол установки отвала относительно продольной оси автогрейдера, град. 0…50

Высота дорожного ограждения, за которым ведется работа (мм) 900

Управление оборудованием электрогидравлическое

Масса оборудования (кг) 1600

Угол обрабатываемого откоса насыпи / дамбы, град. 15 / 30

Высота по капоту (мм) 2300

Длина / высота (мм) 2970 / 840
